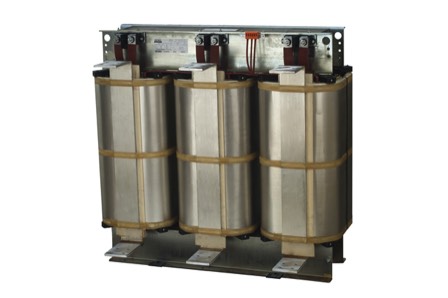

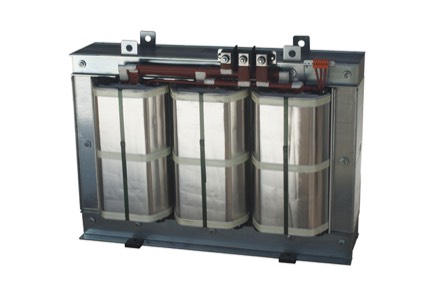

Trasformatori per Sistemi Raddrizzatori
Potenze fino a 1.000KVA
I Trasformatori per Raddrizzatori sono costruiti per alimentare impianti di conversione di energia da corrente alternata a corrente continua. Trovano applicazione nel settore dei trattamenti galvanici quali la zincatura, cromatura, elettrocolore, e tutti i trattamenti superficiali in genere dove il procedimento richiede la conduzione di corrente elettrica continua.
Braga vanta un'esperienza cinquantennale nella costruzione di questo tipo di trasformatori, quindi siamo in grado di progettarli e costruirli in base alle esigenze e specifiche del Cliente. I trasformatori vengono dimensionati in base al tipo di sistema raddrizzatore in uso, comunemente scelto tra i seguenti:
Esafase con reattore;
Esafase senza reattore;
Trifase a ponte;
Trifase semionda;
Dodecafase.
Tutti i trasformatori sono impregnati con vernici isolanti antimuffa, operazione che li rende adatti a funzionare in ambienti molto umidi, migliorando altresì la dissipazione termica e l'isolamento elettrico.
Quando la potenza di dimensionamento lo richiede, tra gli avvolgimenti dei trasformatori sono presenti dei canali d'aria di ventilazione, in versione solo frontale o sui 4 lati delle bobine, che oltre a favorire la dispersione del calore, migliorano l'isolamento e determinano una riduzione della corrente di corto circuito.
Questi trasformatori sono costruiti conformemente IEC 61558, IEC 61378 e IEC 60076 nelle parti applicabili.
Quando il trasformatore viene utilizzato in un sistema raddrizzatore esafase con reattore, viene fornito anche il reattore dimensionato in base ai dati di targa del trasformatore e, se richiesto dal Cliente, può essere fornita un'induttanza di livellamento della corrente continua di uscita.
- Norme di riferimento: IEC 61558, IEC 61378-1, IEC 60076 (parti applicabili)
- Classe termica di isolamento: F, H (in base alla costruzione)
- Massima temperatura ambiente: 40° C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Prova di rigidità dielettrica: secondo le norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera e/o con uscite in barra di alluminio
