I trasformatori monofase sono disponibili in costruzione a mantello o a colonna a seconda della potenza e delle necessità del Cliente.

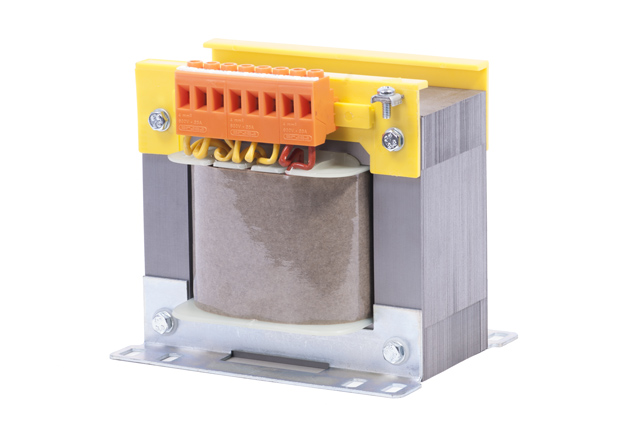

Trasformatori Monofase a mantello di Separazione, di Comando, di Isolamento o di Sicurezza. Per impiego generale
Potenza 40VA ÷ 2.500VA
I trasformatori di Separazione sono costruiti su ordinazione con caratteristiche e valori di tensione primaria e secondaria indicati di volta in volta dai singoli Clienti conservando le principali caratteristiche di tutta la nostra produzione e sono conformi allo standard IEC 61558-2-1. Sono particolarmente adatti per l'impiego in quadri ed apparecchiature elettriche industriali. L'impregnazione avviene con vernici isolanti antimuffa che li rende adatti a funzionare in ambienti molto umidi.
I trasformatori di Comando sono costruiti su ordinazione con caratteristiche e valori di tensione primaria e secondaria indicati di volta in volta dai singoli Clienti. Particolare attenzione è rivolta alla possibilità di prelevare un'elevata potenza di spunto. Sono particolarmente adatti all'impiego in quadri ed apparecchiature elettriche industriali.
Trasformatori di Isolamento o di Sicurezza: sono costruiti secondo gli standard IEC 61558-2-4 e IEC 61558-2-6 ed è stata curata la progettazione tenendo presente la riduzione delle dimensioni, compatibilmente alle esigenze di una elevata potenza di spunto. L'isolamento tra gli avvolgimenti e tra questi e la massa è ottenuto con l'impiego di particolari supporti isolanti che garantiscono il rispetto del grado di isolamento previsto dalle norme, nonché il rispetto delle distanze superficiali ed in aria tra tutte le parti attive del trasformatore. Tra l'avvolgimento primario e quello secondario è presente un isolamento doppio o rinforzato.
- Classe termica di isolamento: F
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Prova di rigidità dielettrica: in accordo alle norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera
- Morsetti in Nylon non infiammabile
- Standard: IEC 61558-1, IEC 61558-2-1
- Classe termica di isolamento: F
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Prova di rigidità dielettrica: in accordo alle norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera
- Morsetti in Nylon non infiammabile
- Standard: IEC 61558-1, IEC 61558-2-2
- Classe termica di isolamento: F
- Massima temperatura ambiente: 40° C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Prova di rigidità dielettrica: in accordo alle norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera
- Morsetti in Nylon non infiammabile
- Standard: IEC 61558-1, IEC 61558-2-4, IEC 61558-2-6

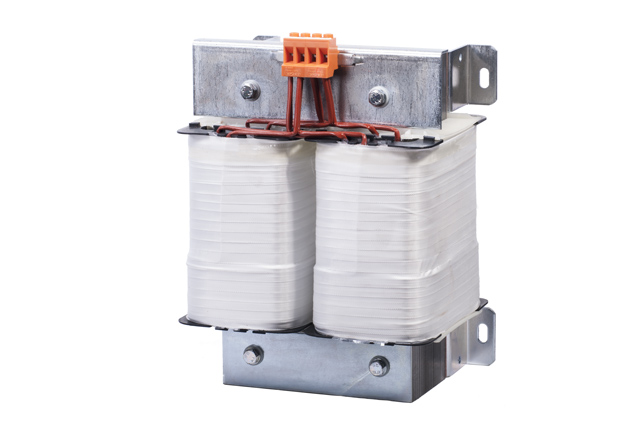

Trasformatori Monofase di separazione in esecuzione a colonne
Potenza fino a 10KVA
I trasformatori di Separazione sono costruiti su ordinazione con caratteristiche e valori di tensioni primarie e secondarie indicati di volta in volta dai singoli Clienti. Sono costruiti in esecuzione verticale od orizzontale a colonne, adatti quindi per montaggio a pavimento o a parete, essendo dotati di robusti angolari in acciaio. Tutti i trasformatori, costruiti secondo lo standard IEC 61558-2-1, sono impregnati con vernici isolanti antimuffa, operazione che li rende adatti a funzionare in ambienti molto umidi, migliorando altresì la dissipazione termica e l'isolamento elettrico.
I trasformatori di Isolamento o di Sicurezza sono conformi alle attuali norme europee IEC 61558-1. E' previsto il loro impiego quando le norme per gli impianti elettrici utilizzatori prescrivono la separazione o l'alimentazione di circuiti in cui condizioni ambientali critiche, associate ad umidità, fattori inquinanti e presenza di grandi masse metalliche, non garantiscono in modo soddisfacente dal rischio di contatti accidentali con parti in tensione. Sono trasformatori del tipo 'resistente al corto-circuito non per costruzione' e salvo disposizioni del Cliente non incorporano fusibili di protezione. Pertanto dato che le norme prescrivono che questi trasformatori devono essere protetti da sovraccarichi, si raccomanda di inserire sul circuito secondario dei fusibili che abbiano caratteristiche e valore nominale conformi a quanto specificato sulla targhetta di ogni trasformatore.
- Classe termica di isolamento: F / H
- Massima temperatura ambiente: 40° C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Classe elettrica di protezione: I
- Prova di rigidità dielettrica: in accordo alle norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera
- Morsetti in Nylon non infiammabile
- Standard: IEC 61558-1, IEC 61558-2-1
- Classe termica di isolamento: F / H
- Massima temperatura ambiente: 40° C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Classe elettrica di protezione: I
- Prova di rigidità dielettrica: in accordo alle norme
- Frequenza: 50-60Hz
- Connessioni a morsettiera
- Morsetti in Nylon non infiammabile
- Standard: IEC 61558-1, IEC 61558-2-4, IEC 61558-2-6
Trasformatori Monofase di potenza a secco in esecuzione a colonne
Potenza fino a 500KVA
Sono realizzati in conformità alle norme IEC 61558 ed IEC IEC 60076-11 (parti applicabili) e sono costruiti su ordinazione con caratteristiche e valori di tensione (<1000V) primari e secondari indicati di volta in volta dai singoli Clienti. Tra gli avvolgimenti sono presenti dei canali d'aria di raffreddamento, che oltre a favorire la dispersione del calore e migliorare l'isolamento, determinano correnti di corto circuito più ridotte, elemento che è spesso richiesto quando il trasformatore viene inserito in circuiti utilizzatori controllati da dispositivi elettronici. Tutti i trasformatori sono impregnati con vernici isolanti antimuffa, operazione che li rende adatti a funzionare in ambienti molto umidi, migliorando altresì la dissipazione termica e l’isolamento elettrico.
- Classe termica di isolamento: H
- Massima temperatura ambiente: 40° C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP23
- Classe elettrica di protezione: I
- Prova di rigidità dielettrica: in accordo alle norme
- Connessioni a morsettiera o tramite barre di uscita
- Frequenza: 50-60Hz
- Standard: IEC 61558, IEC 60076-11 (parti applicabili)
