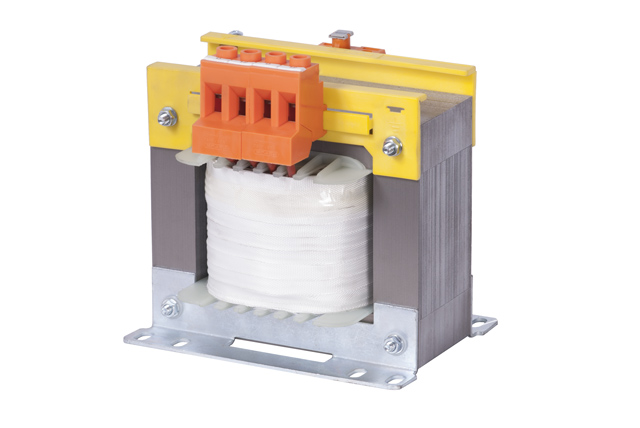

Trasformatori di sicurezza per illuminazione piscine
Potenza fino a 1.500VA
Questi trasformatori sono costruiti specificamente per l’alimentazione dei fari per piscine e sono conformi alle norme IEC 61558-1 ed IEC 61558-2-6 – Sicurezza dei trasformatori di potenza, alimentatori e simili.
Normalmente la tensione di alimentazione è 230V, 50÷60Hz; questi trasformatori possono avere più tensioni di alimentazione a richiesta del Cliente.
Ogni trasformatore per illuminazione piscine è dotato di due morsetti per ogni lampada, così che ogni cavo dalla lampada abbia il proprio morsetto, rendendo l’installazione più rapida e sicura.
Ogni trasformatore è protetto da un fusibile sull’avvoglimento primario collocato direttamente sul trasformatore.
Considerato l’ambiente generalmente ostile in cui questi trasformatori sono utilizzati, con temperature fino a 50° C, viene utilizzato lamierino a basse perdite (1,3÷1,5 W/Kg) per migliorare l’efficienza.
Questi trasformatori sono progettati per limitare le cadute di tensione, fattore molto importante per l’efficienza dei fari per piscine.
I materiali utilizzati per questi trasformatori appartengono alla Classe F dei sistemi d’isolamento. Questi trasformatori richiedono un isolamento doppio o rinforzato ed, in caso delle versioni da 300, 600 e 900VA, il doppio isolamento è ottenuto mediante l’utilizzo di speciali bobine, progettate da noi, che garantiscono l’isolamento tra gli avvolgimenti non solo attraverso carta isolante, ma anche con una separazione in nylon stampato.
Alla fine del processo produttivo, al fine di verificare l’opportuno isolamento conformemente alla norma, ogni trasformatore è testato applicando un voltaggio di prova di 5KV tra l’avvolgimento primario ed il secondario ed un voltaggio di 3KV tra l’avvolgimento secondario e la messa a terra.
Tutti questi trasformatori sono progettati per essere montati in cofani con un grado di protezione IP54 o superiore.
La Classe Elettrica di Protezione può essere I o II a seconda delle esigenze del Cliente.
I valori di potenza disponibili sono 100, 300, 600, 900, 1.200 e 1.500 VA, in quanto di norma le lampade per piscina hanno tali valori di potenza.
- Norme di riferimento: IEC 61558-2-6
- Classe termica di isolamento: F
- Massima temperatura ambiente: 40°C
- Grado di protezione: IP00
- Adatti per installazione fino a: IP54
- Classe elettrica di protezione: I
- Adatti per installazione in Classe: II
- Avvolgimenti primari e secondari separati
- Prova di rigidità dielettrica: in accordo alle norme
- Tensione di alimentazione standard: 230V
- Tensione di uscita per ogni morsetto: 12V
- Frequenza: 50-60Hz
- Connessioni con Morsetti in Nylon non infiammabile
- Morsetti dedicati per ogni faro da 300W
