Elektromagnete für vibrierende Basen

Stacks Image 893

Die Elektromagnete werden bei der Konstruktion von Vibrationsbasen (Elektromagneten für oszillierende Systeme, industrielle Vibratoren) verwendet, die seit Jahren verwendet werden, um kleine Teile oder andere Arten von Teilen auszuwählen und auszurichten, um Maschinen zu speisen, die automatischen oder halbautomatischen Prozessen folgen. Die Elektromagnete sind für den Aufbau von Vibrationsbasen vom kreisförmigen, konischen oder linearen Typ geeignet. Sie sind in Epoxidharz eingekapselt und werden möglicherweise auch in einen Aluminiumbehälter eingesetzt, der die Wärmeableitung der Wicklung erleichtert.
Verschiedene Größen von Elektromagneten sind verfügbar, und es ist jedoch möglich, kundenspezifische Konstruktionen auf Wunsch des Kunden herzustellen.
Außerdem realisieren wir Entmagnetisierer.


Stacks Image 2484

Technische Eigenschaften:

  • Bezugsnormen: IEC 61558-1
  • Wärmeisolationsklasse: B / F
  • Schutzgrad: IP00
  • Geeignet für den Einbau bis zu: IP20
  • Frequenz: 50-60Hz
  • Elektrische Schutzklasse: I/II
  • Verbindung mit flexiblem Kabel oder Schnellkupplung

download catalogo pdf

Electromagnete Katalog herunterladen
Version 2017-D
7 Seiten
Italiano / English
Adobe Acrobat (PDF)
1.1 mb

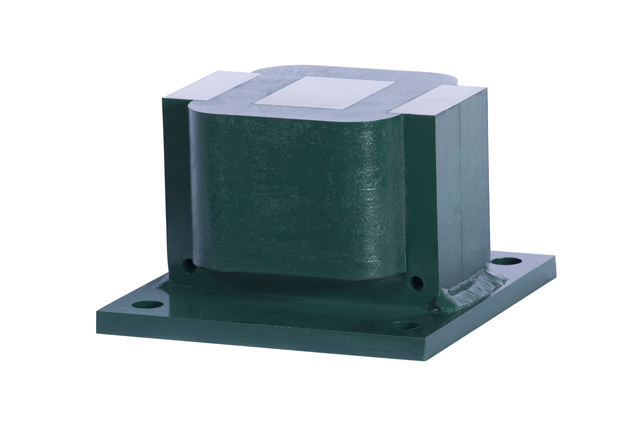

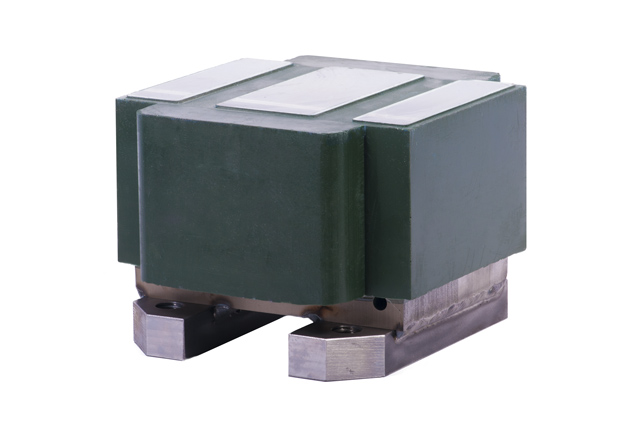

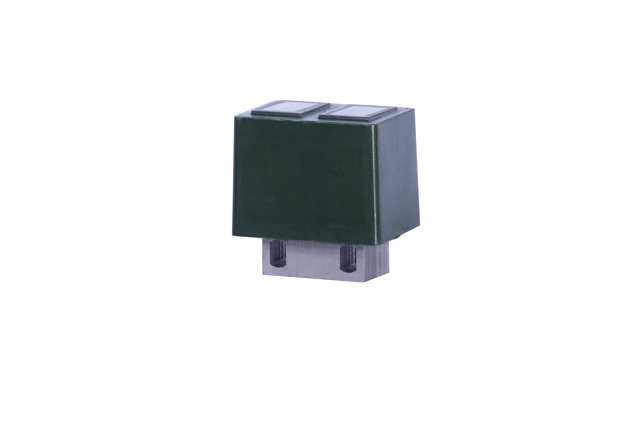

Weitere Bilder unserer Produktion:



Stacks Image 834

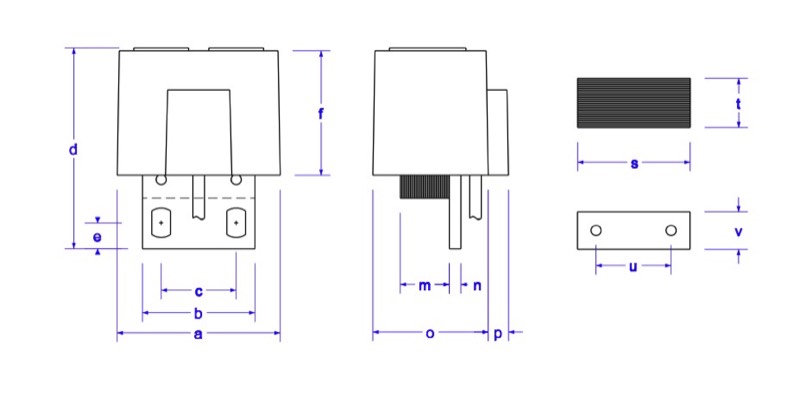

DU vertical fixing

Stacks Image 16384

Stacks Image 16400
Cod. a b c d e f Ø m n o p s t u v
DU1304 56,5 39 26 69,5 9 43 10x6,5 17 4 40 7 39 17 26 13
DU1606 69 48 30 81,5 9 49,5 10x6,5 22 4 48 7 48 22 32 16


DU low profile

Stacks Image 16440

Stacks Image 16456
Cod. a b c d e f Ø m n o p s t u v
DU1308L 56,5 40 27,5 60 8,4 43 10x6,5 21 - 40 7 40 21 27,5 18,5
DU1610L 69 50 34 69,5 8,5 49,5 10x6,5 26 - 48 7 50 27 34 20
DU2010 88 60 40 80 10 61 4,5 30 - 60 10 60 30 40 20
DU2208 94 66 44 88 11 66 5,5 30 - 66 8 66 30 44 22

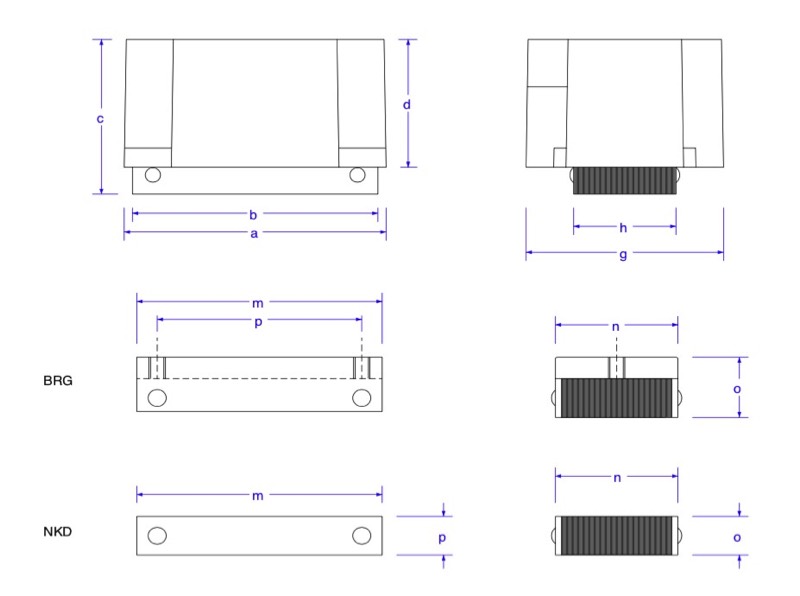

DA customizable fixing

Stacks Image 16496

Stacks Image 16512
Cod. a b c d g h BRG NKD
m n o p q m n o
DA2220 68 66 43 35 68 42 66 41 16 30 M5 66 45 11
DA2807 91 84 55 49 65 35 84 34 21 64 M6 84 38 14
DA2812 91 84 55 49 73 40 - - - - - 84 43 14
DA3208 101 96 64 54 75 40 - - - - - 96 43 16
DA4010 128 120 80 66 96 50 120 56 31 100 M8 120 60 20
DA4020 128 120 80 66 126 60 120 60 28 80 M8 120 65 20
DA4040 128 120 80 66 126 80 120 86 31 100 M8 120 86 20
DA5030 160 150 100 90 154 80 - - - - - 150 85 25
DA5050 160 150 100 90 174 100 - - - - - 150 105 25
DA6050 190 180 120 106 185 106 - - - - - 180 120 30
DA6070 190 180 120 106 205 106 - - - - - 180 140 30
DA60C2 190 180 120 106 255 106 - - - - - 180 190 30
DA80C0 242 240 160 130 262 180 - - - - - 240 190 40
DAC090 307 300 200 162 305 190 - - - - - 300 200 50


DA vertical fixing

Stacks Image 16552

Stacks Image 16568
Cod. a b c d e f Ø m n o s t u v z
DA2216-18 68 66 46 63,5 10 35,5 6,5x12 38 4 68 66 41 30 16 M5
DA2802-18 91 90 30 85 11 49 8,5x14 30 5 65 84 35 64 21 M6

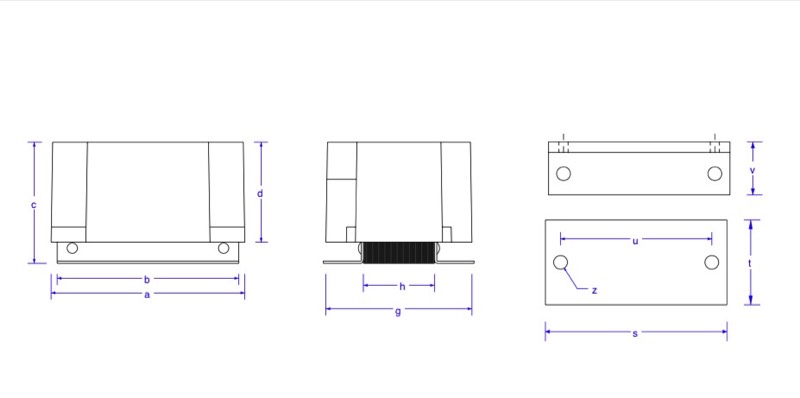

DA low profile

Stacks Image 16608

Stacks Image 16624
Cod. a b c d g h s t u v z t u v z
DA2220-20 80 80 47,5 32 80 42 66 41 30 16 M5 41 30 16 M5
DA2803-20 91 90 55 49 98 31 84 34 64 21 M6 35 64 21 M6
