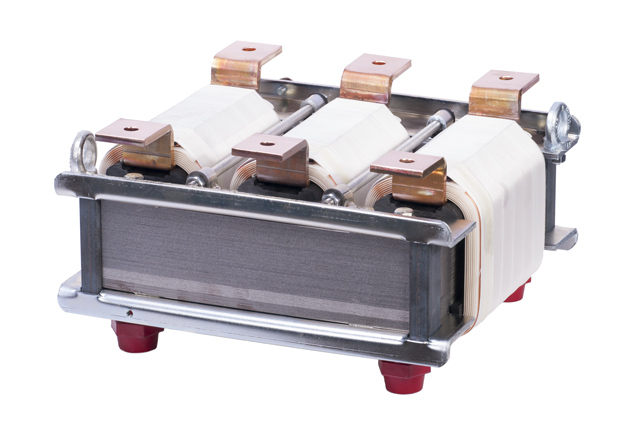

Impedenze d'avviamento

Stacks Image 893

Sono impiegate per l'avviamento di motori asincroni trifasi con rotore a gabbia ed il loro impiego è previsto dove non è possibile l'avviamento stella-triangolo, ed in particolare in quegli azionamenti dove la coppia resistente è crescente con la velocità come nel caso delle pompe, dei ventilatori e dei compressori. Sono anche utilizzate nei casi in cui l'avviamento deve essere lento e senza salti di coppia (macchine tessili, filatoi, ecc.), potendosi realizzare in questi casi l'esclusione dell'impedenza in prossimità dei giri nominali.
Il dimensionamento di queste impedenze è per funzionamento di breve durata ed è prevista la loro inserzione ai valori nominali di avviamento per un tempo di 60 secondi, che normalmente corrisponde a circa 3÷6 avviamenti consecutivi del motore.
Le impedenze di questa serie sono costruite su ordinazione e per una sola tensione da specificare nell'ordine, purché non superi i 600 Volt. Possono essere richieste impedenze di avviamento con diversi valori di abbattimento di coppia, o con delle prese supplementari di regolazione.


Stacks Image 970

Caratteristiche tecniche:

  • Norme di riferimento: IEC 61558
  • Calcolate per avere una tensione sul motore uguale al 70% della V rete
  • Coppia di avviamento ridotta al 50%
  • Corrente di avviamento ridotta al 70% rispetto a quella che si avrebbe con inserzione diretta
  • Classe termica di isolamento: F
  • Temperatura ambiente di riferimento: 40° C
  • Grado di protezione: IP00
  • Adatti per installazione fino a: IP2x
  • Connessioni a morsettiera o barra di uscita
