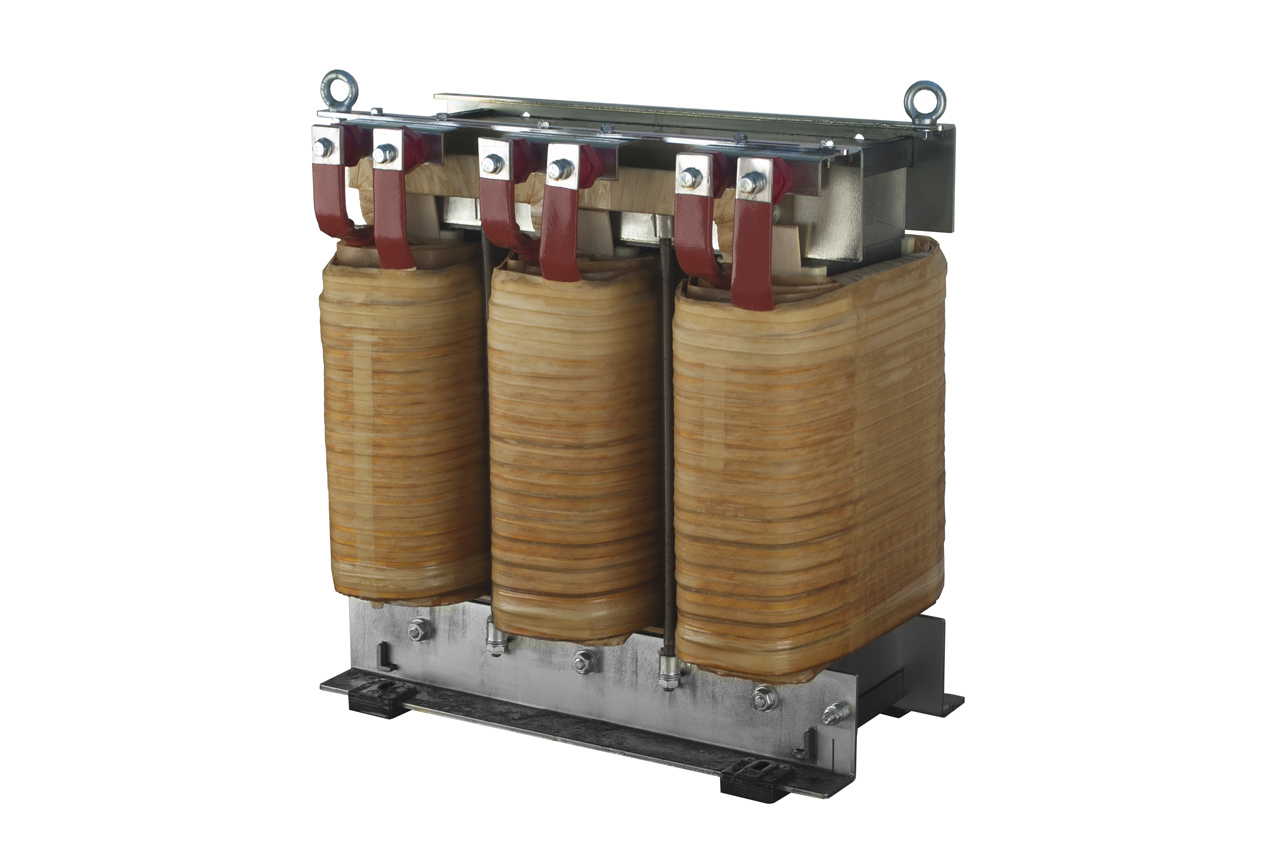

TRASFORMATORI TRIFASE DI ISOLAMENTO PER IMPIANTI FOTOVOLTAICI

Trasformatori Trifase di Isolamento per Impianti Fotovoltaici

Potenze fino a 2.000KVA

I trasformatori trifase per impianti fotovoltaici vengono utilizzati per separare galvanicamente l’impianto fotovoltaico dalla rete elettrica, sia del gestore che dell’utilizzatore.

Sono costruiti su ordinazione con potenza indicata di volta in volta dal Cliente e con una tensione primaria e secondaria tipicamente pari a 400V.

Gli avvolgimenti primario e secondario possono essere realizzati con gruppo vettoriale di collegamento definito dal cliente (ad es. Dyn11, YNd11, YNyn0, etc.) e nel caso di collegamento a stella si può richiedere l’accessibilità del neutro.

E’ possibile inserire uno schermo elettrostatico tra primario e secondario per ridurre i disturbi presenti sulla linea e per ottenere un’ulteriore isolamento tra i due avvolgimenti.

Quando la potenza di dimensionamento lo richiede, tra gli avvolgimenti dei trasformatori sono presenti dei canali d’aria di ventilazione, in versione solo frontale o sui 4 lati delle bobine, che oltre a favorire la dispersione del calore, migliorano l’isolamento e determinano una riduzione della corrente di corto circuito, elemento non trascurabile quando il trasformatore è inserito in circuiti con dispositivi elettronici.

Questi trasformatori possono essere realizzati a richiesta in versione a basse perdite, dove il rendimento può raggiungere valori oltre il 98,5% (valore determinato dalla potenza nominale del trasformatore); questa caratteristica risulta particolarmente importante nella gestione dell’impianto fotovoltaico, poiché questa si traduce in un maggiore trasferimento di energia verso il gestore di rete, migliorando di conseguenza il bilancio economico dell’impianto.
