Reattanze Trifase di Sbarramento
Nella progettazione di impianti di rifasamento destinati a reti industriali in presenza di elevate armoniche di corrente, tipicamente generate da carichi non lineari quali raddrizzatori, saldatrici, azionamenti elettronici, è necessario valutare con particolare attenzione l’eventualità di fenomeni di risonanza. In presenza di una componente armonica la cui frequenza coincida con la frequenza naturale del circuito LC costituito da reattanza induttiva e capacità, si può verificare una condizione di risonanza parallela. Tale condizione può determinare un notevole innalzamento delle correnti circolanti nel ramo capacitivo, con conseguente rischio di sovraccarico, deterioramento o distruzione dei condensatori, oltre all’attivazione dei dispositivi di protezione. Onde evitare questi fenomeni potenzialmente molto dannosi è auspicabile porre in serie ai condensatori delle induttanze opportunamente dimensionate. Le nostre reattanze di sbarramento sono disponibili con diverse frequenze di accordo, tra cui la standard di 189 Hz (p=7%), ma possiamo realizzare su richiesta anche frequenze di accordo diverse come 134 Hz (p=14%) o 210 Hz (p=5.67%), in base alle specifiche esigenze dell’impianto.
Il corretto dimensionamento di queste reattanze consente di:
- Proteggere i condensatori dall’invecchiamento precoce dovuto alle armoniche
- Prevenire pericolosi fenomeni di risonanza
- Ridurre il rischio di surriscaldamento dei componenti dell’impianto
- Migliorare l’efficienza complessiva del sistema di rifasamento
| Caratteristiche tecniche | |
|---|---|
| Norme di riferimento | IEC 61558-2-20, IEC 60076-6 |
| Frequenza di accordo standard | 189 Hz (p=7%) |
| Altre frequenze disponibili | 134 Hz (p=14%), 210 Hz (p=5.67%) |
| Classe termica di isolamento | F, H (in base alla costruzione) |
| Temperatura ambiente di riferimento | 40° C |
| Grado di protezione | IP00 |
| Adatti per installazione fino a | IP2x |
| Prova di rigidità dielettrica | in accordo alle norme |

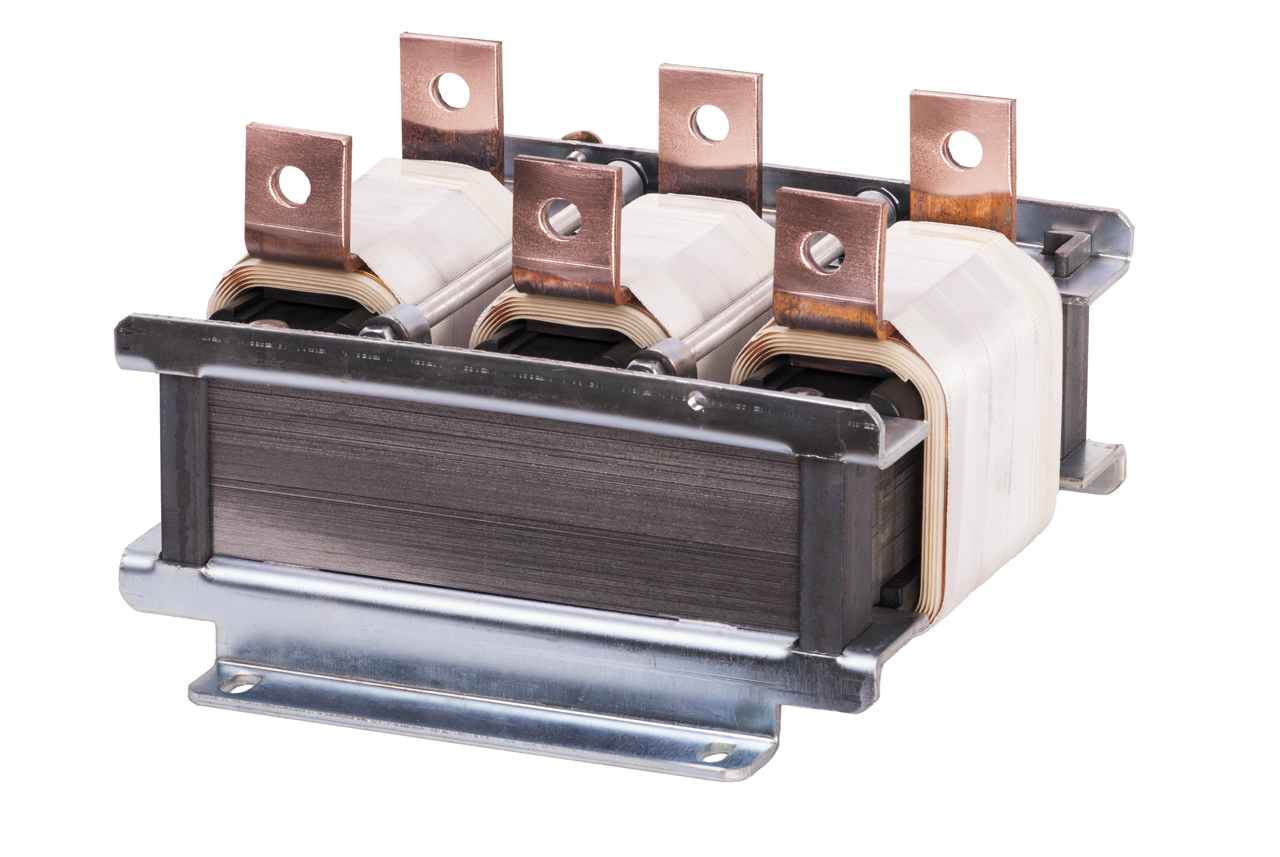

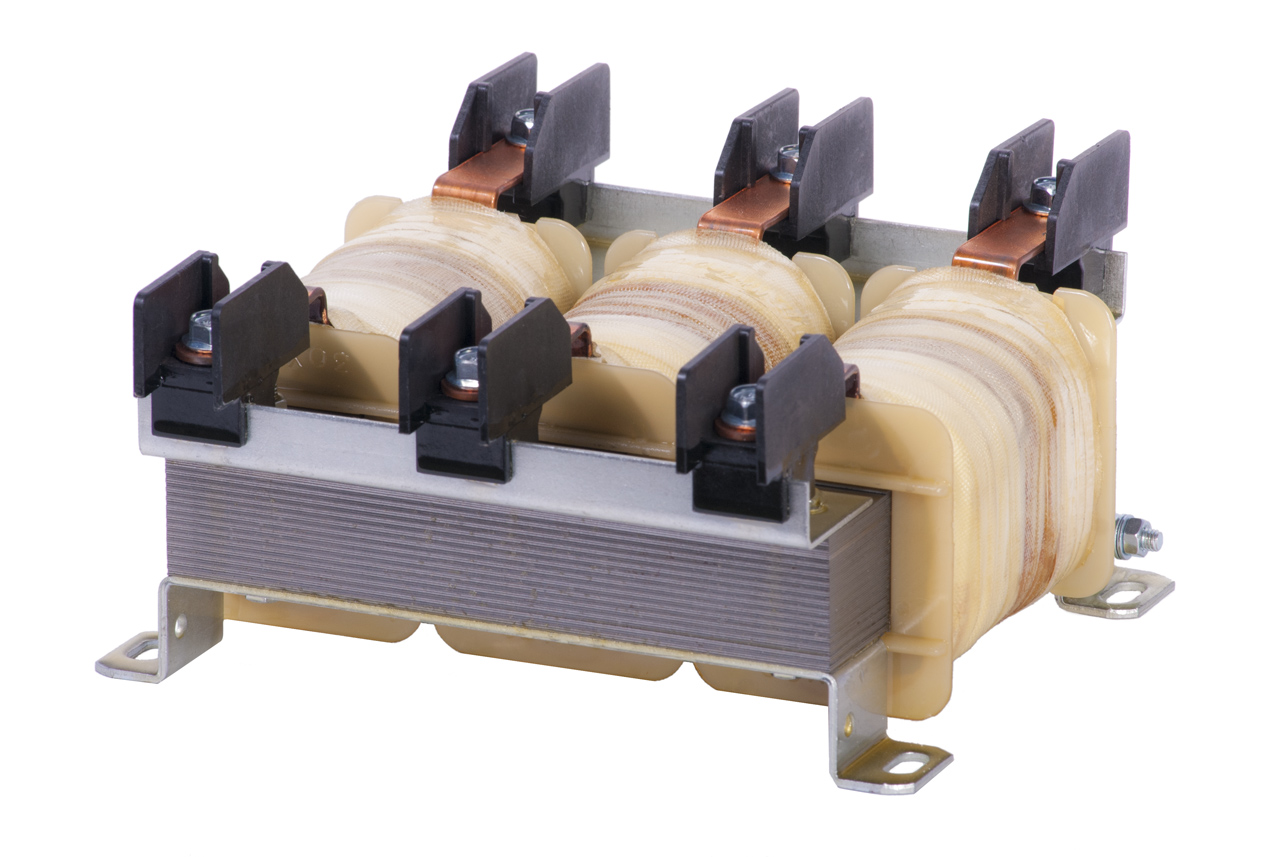

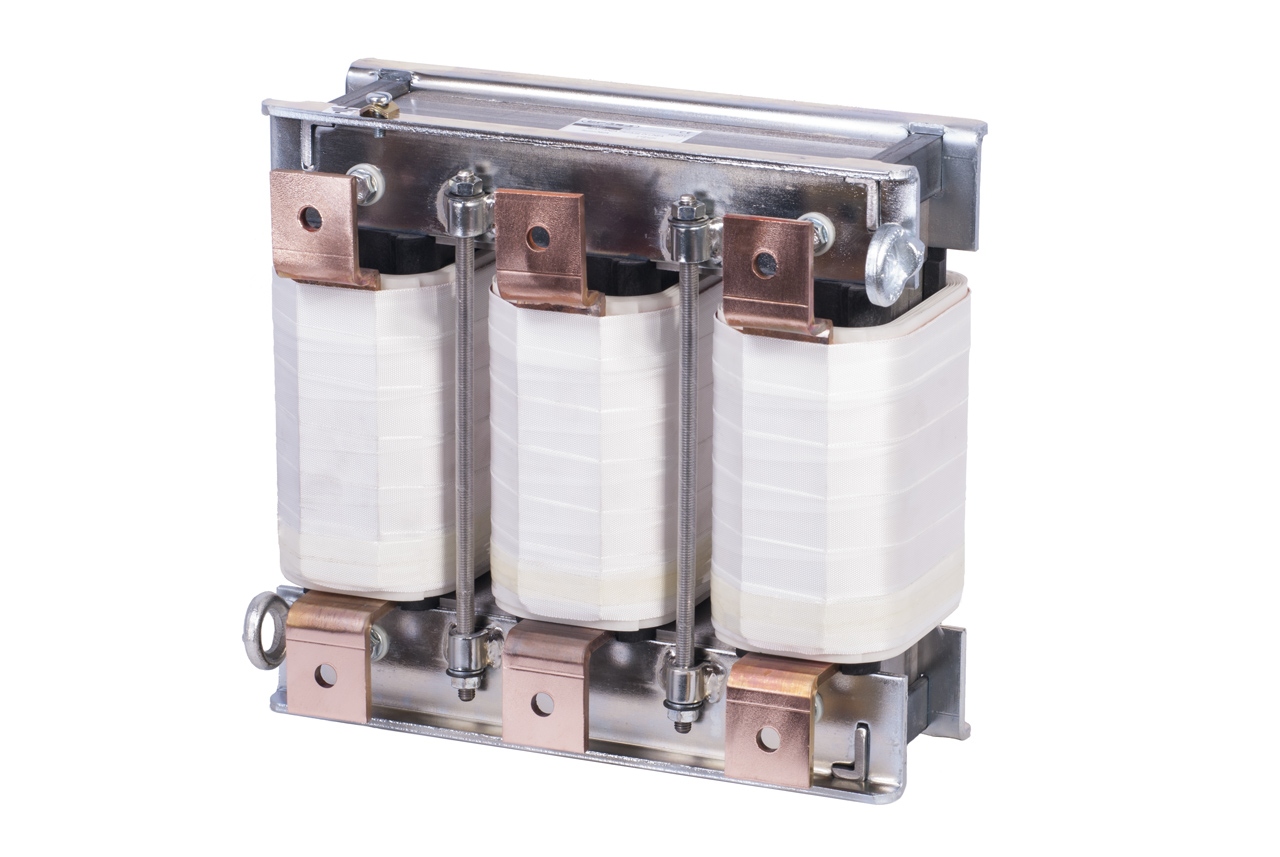

| Connessioni | a morsettiera o barre di uscita |
| Morsetti | in Nylon non infiammabile |
Le reattanze trifase di sbarramento Braga sono progettate per garantire massima affidabilità anche in condizioni di esercizio gravose, con un’attenzione particolare al dimensionamento termico e magnetico per assicurare una lunga vita operativa.
