ELETTROMAGNETI PER BASI VIBRANTI

Elettromagneti per basi vibranti

Braga Trasformatori è leader nella produzione di elettromagneti per basi vibranti, soddisfacendo le più stringenti necessità di primari Clienti in Italia ed in tutto il mondo, sia per piccoli lotti che per produzioni di migliaia di articoli l'anno. Gli elettromagneti Braga Trasformatori, anche con marchio UL, posso essere customizzati con piastre di fissaggio su specifica, dimensionamenti speciali, tipologia cavi, connettori, etc. Scarica il nostro Catalogo Elettromagneti per maggiori informazioni.

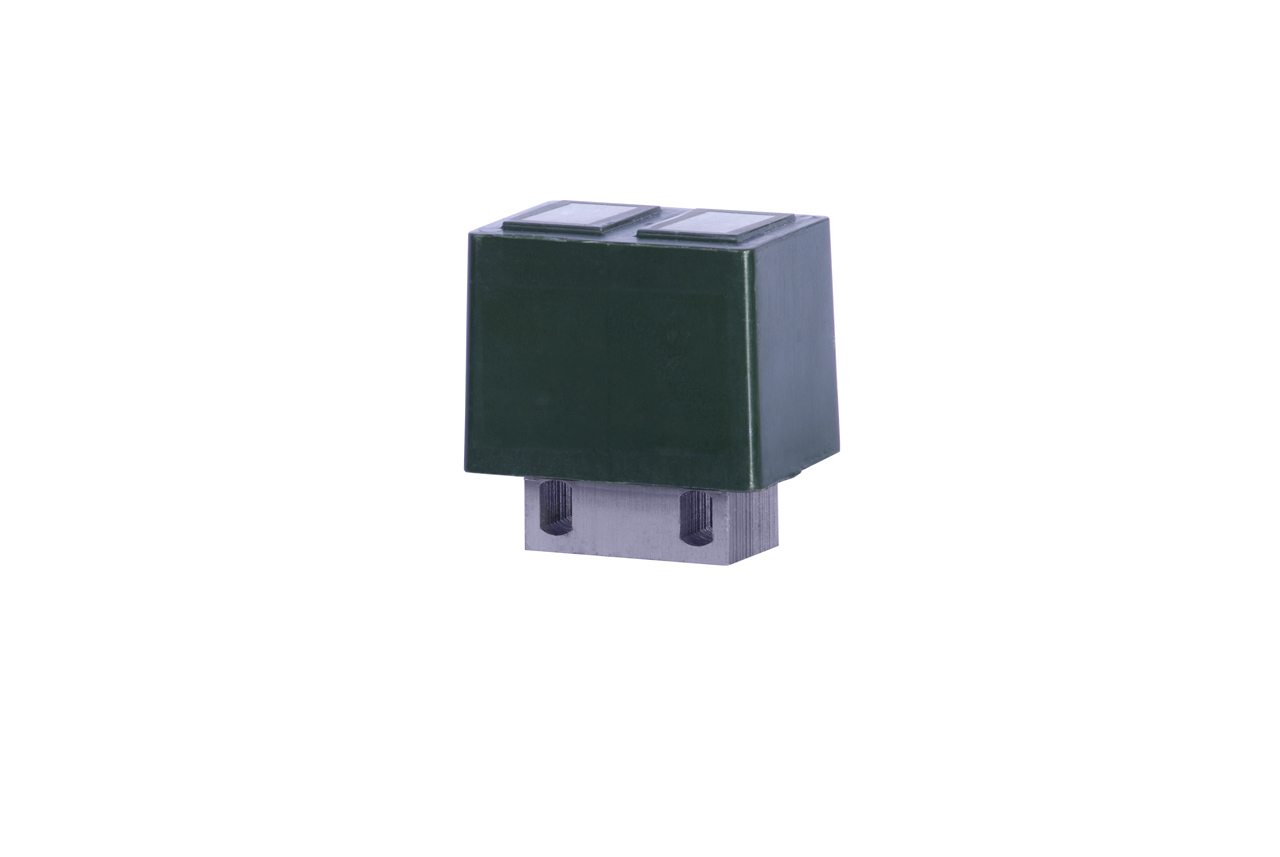

Gli elettromagneti sono impiegati nella costruzione delle basi vibranti (elettromagneti per sistemi oscillanti, vibratori industriali), utilizzate da anni per selezionare ed orientare minuteria o altri tipi di pezzi allo scopo di alimentare macchinari che seguono lavorazioni automatiche o semiautomatiche. Gli elettromagneti sono adatti alla costruzione di basi vibranti di tipo circolare, conico o lineare.

Sono inglobati in resina epossidica, e sono eventualmente inseriti anche in un contenitore di alluminio che facilita la dissipazione di calore dell’avvolgimento.

Sono disponibili varie taglie di elettromagnete, ed è comunque possibile eseguire costruzioni su misura a richiesta del Cliente.

Inoltre, realizziamo demagnetizzatori.

Caratteristiche tecniche	Valore
Norme di riferimento	IEC 61558-1
Classe termica di isolamento	B / F
Grado di protezione	IP00
Adatti per installazione fino a	IP20
Frequenza	50-60Hz
Classe elettrica di protezione	I/II
Connessione	con cavo flessibile o connettore ad innesto rapido

Di seguito sono riportate le nostre tipologie standard di costruzione.

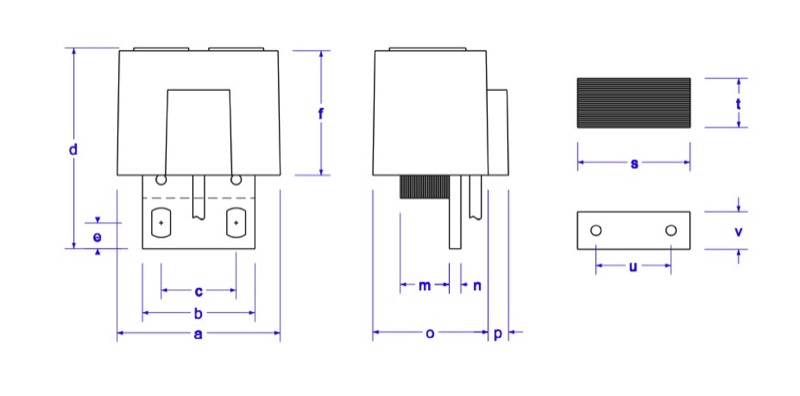

DU con flangia verticale

Codice	a	b	c	d	e	f	Ø	m	n	o	p	s	t	u	v
DU1304	56,5	39	26	69,5	9	43	10x6,5	17	4	40	7	39	17	26	13
DU1606	69	48	30	81,5	9	49,5	10x6,5	22	4	48	7	48	22	32	16

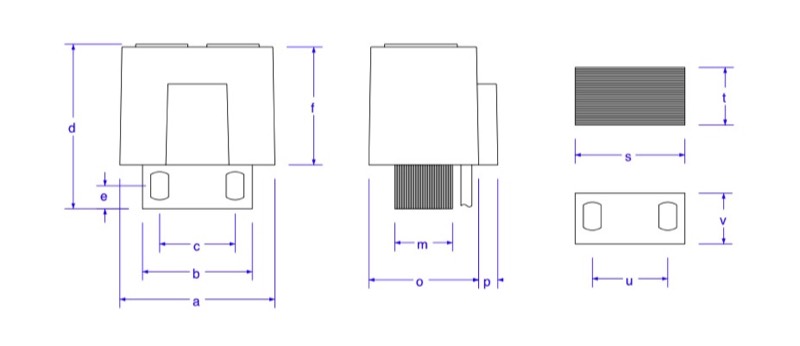

DU basso profilo

Codice	a	b	c	d	e	f	Ø	m	n	o	p	s	t	u	v
DU1308L	56,5	40	27,5	60	8,4	43	10x6,5	21	-	40	7	40	21	27,5	18,5
DU1610L	69	50	34	69,5	8,5	49,5	10x6,5	26	-	48	7	50	27	34	20
DU2010	88	60	40	80	10	61	4,5	30	-	60	10	60	30	40	20
DU2208	94	66	44	88	11	66	5,5	30	-	66	8	66	30	44	22

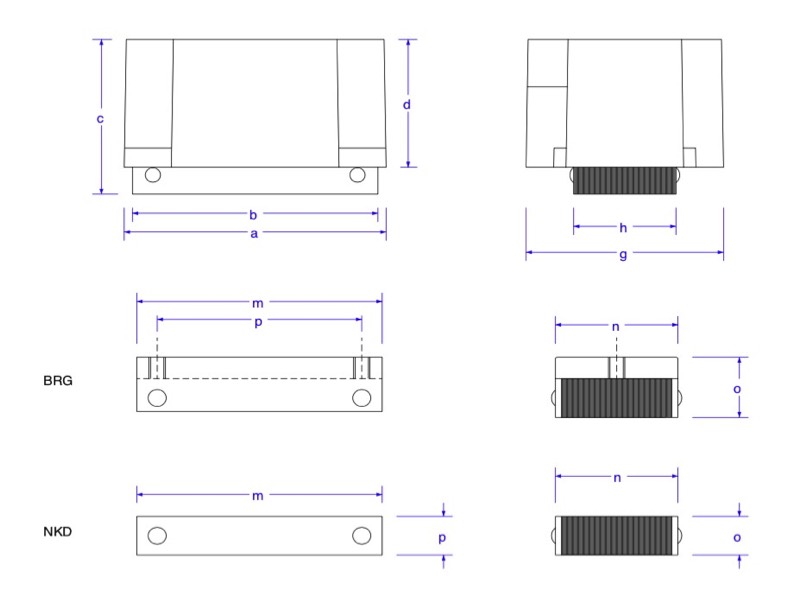

DA con attacchi personalizzabili

Codice	a	b	c	d	g	h	BRG					NKD
Codice	a	b	c	d	g	h	m	n	o	p	q	m	n	o
DA2220	68	66	43	35	68	42	66	41	16	30	M5	66	45	11
DA2807	91	84	55	49	65	35	84	34	21	64	M6	84	38	14
DA2812	91	84	55	49	73	40	-	-	-	-	-	84	43	14
DA3208	101	96	64	54	75	40	-	-	-	-	-	96	43	16
DA4010	128	120	80	66	96	50	120	56	31	100	M8	120	60	20
DA4020	128	120	80	66	126	60	120	60	28	80	M8	120	65	20
DA4040	128	120	80	66	126	80	120	86	31	100	M8	120	86	20
DA5030	160	150	100	90	154	80	-	-	-	-	-	150	85	25
DA5050	160	150	100	90	174	100	-	-	-	-	-	150	105	25
DA6050	190	180	120	106	185	106	-	-	-	-	-	180	120	30
DA6070	190	180	120	106	205	106	-	-	-	-	-	180	140	30
DA60C2	190	180	120	106	255	106	-	-	-	-	-	180	190	30
DA80C0	242	240	160	130	262	180	-	-	-	-	-	240	190	40
DAC090	307	300	200	162	305	190	-	-	-	-	-	300	200	50

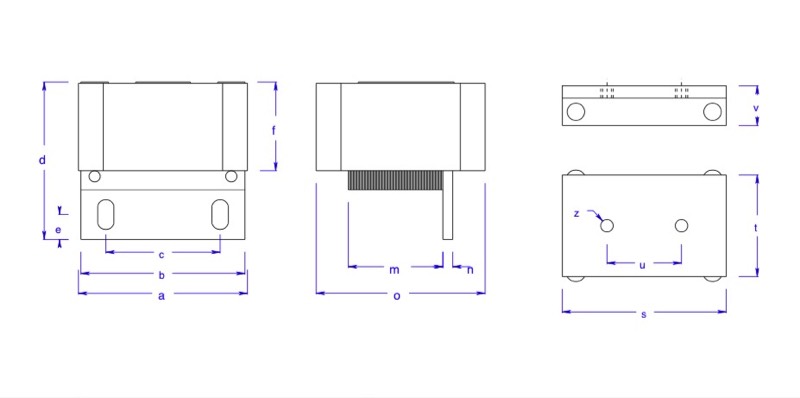

DA con flangia verticale

Cod.	a	b	c	d	e	f	Ø	m	n	o	s	t	u	v	z
DA2216-18	68	66	46	63,5	10	35,5	6,5x12	38	4	68	66	41	30	16	M5
DA2802-18	91	90	30	85	11	49	8,5x14	30	5	65	84	35	64	21	M6

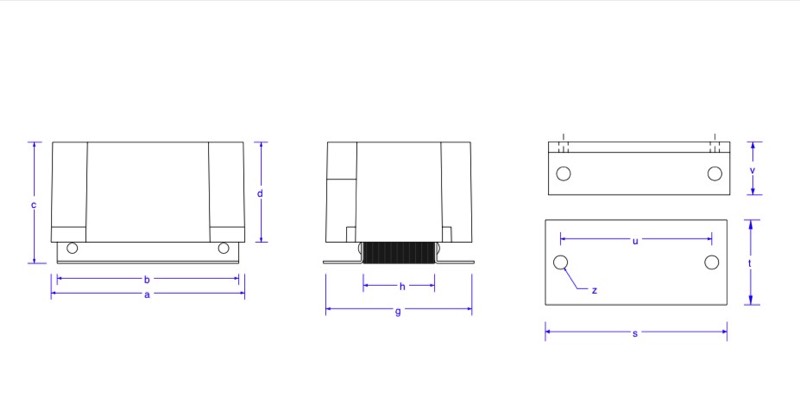

DA basso profilo

Cod.	a	b	c	d	g	h	s	t	u	v	z	t	u	v	z
DA2220-20	80	80	47,5	32	80	42	66	41	30	16	M5	41	30	16	M5
DA2803-20	91	90	55	49	98	31	84	34	64	21	M6	35	64	21	M6
